Вибір потрібного підшипника – важливе завдання для кожного спеціаліста, який працює з механізмами, транспортом, сільськогосподарською чи промисловою технікою. Правильне визначення типу, розміру та основних параметрів впливає не лише на ефективність обладнання, а й на його довговічність і безпеку. Український ринок пропонує широкий перелік підшипників: кулькові, роликові, корпусні, шарнірні та інші. Більшість із них мають стандартне маркування, що містить всю необхідну інформацію для коректного вибору. Однак не кожен користувач легко орієнтується в складних цифрових і буквено-цифрових позначеннях. Щоби швидко знайти потрібний елемент, варто розуміти, як розшифровуються основні символи та значення в маркуванні. На сайті компанії iBearing онлайн каталог підшипників допоможе зорієнтуватися у виборі якісної продукції, однак розуміння нюансів маркування – це запорука правильного рішення.
Стандартні системи позначення підшипників: як розшифрувати
Маркування підшипників уніфіковано міжнародними стандартами (ISO, GOST, DIN), тому дозволяє ідентифікувати тип виробу, його основні геометричні й експлуатаційні характеристики. На ринку України переважають вироби таких виробників, як SKF, FAG, ZKL, KOYO, а також продукція вітчизняних заводів, і для всіх діє єдиний підхід до структури маркування.
Базова структура позначення
У типовому маркуванні розрізняють кілька блоків:
- Базовий номер – перші 3–4 цифри, які визначають тип підшипника (кульковий, роликовий, корпусний тощо), серію та основні геометричні параметри.
- Діаметральний код – наступне число або літера відповідає діаметру внутрішнього кільця (отвора).
- Додаткові символи – позначають конструктивні особливості: наявність ущільнень, кришок, додаткових каналів для мастила.
- Службові літери – кодують матеріал кілець/тіл кочення, точність виготовлення, теплову стабільність та інші властивості.
Приклад розшифрування маркування 6205 2RS C3
- 6 – кульковий радіальний однорядний підшипник.
- 2 – серія (визначає співвідношення діаметр/товщина).
- 05 – отвір 25 мм (правило: останні дві цифри помножити на 5).
- 2RS – двостороннє ущільнення з гуми.
- C3 – збільшений тепловий зазор.
Маркування для інших типів
- Роликові підшипники можуть позначатися індексом NJ, NU, NUP – тип конструкції.
- Корпусні підшипники часто мають окремо додане кодування корпусу: UCP, UCFL, UCT.
- Шарнірні підшипники – літери GE, GEG, GEK із подальшими розмірами.
Чітке розуміння стандартної структури допоможе уникнути плутанини при купівлі або заміні елементів у складних механізмах.
Типи підшипників та особливості їхнього маркування
Вибір підшипника за маркуванням залежить від поставленого завдання та типу механізму. Кожна конструкція має власні позначення, що дозволяють легко зорієнтуватися у величезному асортименті.

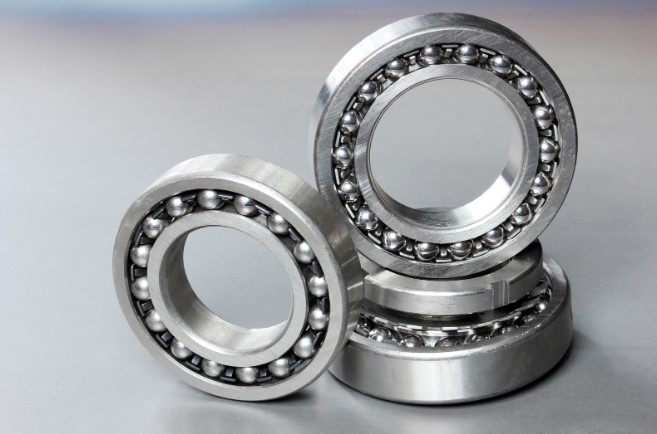

Кулькові підшипники
Найпоширеніший сегмент на українському ринку – саме підшипники з кульковими тілами кочення. Їх маркування містить такі основні блоки:
- Цифра на початку: вказує на тип (6 – радіальний однорядний, 7 – радіальний однорядний з підвищеною точністю, 8 – радіально-упорний однорядний і т.д.).
- Серія: визначає співвідношення розмірів підшипника, часто двозначне число.
- Розмір отвору: дві останні цифри, помножені на 5, дають діаметр отвору у міліметрах.
- Додаткові позначення: RS, 2RS (ущільнення), Z, ZZ (металеві кришки), C3 (збільшений тепловий зазор), P5 (підвищена точність), а також інші опції, специфічні для виробника.
Роликові підшипники
Роликові підшипники (циліндричні, конічні, сферичні, голчасті) мають у маркуванні додаткові індекси типу NU, NJ, NUP, які ідентифікують розташування бортів на кільцях та можливості оської фіксації. Далі йде розмірна серія та розмір отвору.
Наприклад, маркування NU205:
- NU – циліндричний роликовий, без борта на зовнішньому кільці.
- 2 – серія.
- 05 – діаметр 25 мм.
Шарнірні підшипники
Специфічна конструкція для високих навантажень та кутових переміщень. Маркування GE, GEG, GEK відображає тип шарніра й конструкцію, розмір отвору вказується безпосередньо (наприклад, GE40 – 40 мм).
Корпусні підшипники
Особливість маркування – подвійну структуру, де одна частина відображає тип підшипника (наприклад, UC – сферичний вставний кульковий), інша – тип монтажного корпусу (P – плита, FL – фланець, T – натяжний пристрій).
Для швидкого вибору та розшифрування складних маркувань, український покупець часто користується спеціалізованими ресурсами. На платформі компанії iBearing підшипники купити можна у зручному форматі з докладною інформацією щодо всіх параметрів.
Особливі позначення та додаткові модифікації
- Точність виготовлення: літера P для підвищеної точності, P5 – дуже точна.
- Тепловий зазор: C3, C4 – збільшений внутрішній зазор, необхідний для робочих температур.
- Матеріал: S – нержавіюча сталь.
- Додаткові варіанти змащення: позначення компетентними літерами виробника.
Знання цих нюансів дозволяє ще на етапі вибору знизити ризики поломок і забезпечити стабільну роботу механізмів навіть у складних умовах.
Як підібрати підшипник за маркуванням: покроковий алгоритм
Щоб підібрати підшипник для конкретної задачі, рекомендується дотримуватись певного порядку дій. Нижче наведено перелік основних кроків, які допоможуть вибрати деталь без помилок, виходячи з особливостей маркування.
- Визначити тип підшипника
Перша літера або цифра у маркуванні вказує на тип: кульковий, роликовий, сферичний, голчастий, шарнірний. - З’ясувати розмірну серію
Вона позначає відношення діаметра до ширини. Для кожної серії характерний свій діапазон навантажень і типових застосувань. - Розрахувати діаметр отвору підшипника
Дві останні цифри (крім спеціальних випадків) множаться на 5 – отримуємо внутрішній діаметр у міліметрах. - Звернути увагу на додаткові символи
Позначення ущільнень (2RS, ZZ), класу точності (P5, P6), теплового зазору (C3) чи спеціального виконання (S, E). - Оцінити специфічні вимоги
Визначити, чи потрібно підвищене ущільнення, захист від пилу, додаткові канали для мастила тощо. - Звіритись із каталогом виробника
Перевірити маркування за офіційною документацією, щоб уникнути помилок при замовленні.
Нижче представлено орієнтовний алгоритм у вигляді списку:
- Проаналізувати маркування на виробі чи у документації.
- Визначити основні параметри: тип, розмір, серію.
- Знайти відповідний підшипник у каталозі.
- Звірити характеристики із заявленими вимогами механізму.
- Переконатися у наявності додаткових опцій (ущільнення, клас точності).
- Оформити замовлення у надійного постачальника.
Дотримання цієї схеми скоротить час пошуку та допоможе уникнути помилок навіть при великій різноманітності типів і серій. Якщо виникають складнощі, компанія iBearing завжди консультує щодо вибору деталі та її маркування. При дослідженні асортименту компанії iBearing також варто звернути увагу на функціональні фільтри для швидкого подбору продукції.
Типові помилки при підборі підшипників за маркуванням
Навіть досвідчені користувачі іноді помиляються при розшифруванні маркування або враховують не всі параметри. Це може призвести до передчасного виходу з ладу з'єднання, зниження ресурсу вузла чи аварійних поломок. Найчастіші помилки під час підбору підшипників:
- Ігнорування додаткових позначень. Особливо це стосується теплового зазору (C3, C4), класу точності або ущільнень. Заміна стандартної моделі на модифіковану призводить до несумісності з вузлом або порушення теплового режиму.
- Неврахування серії. Вибір підшипника лише за діаметром отвору без врахування ширини та зовнішнього діаметра може стати причиною невірного монтажу.
- Переплутування типу конструкції. Особливо у випадку використання роликових підшипників із різними конфігураціями бортів (NU, NJ, NUP).
- Використання підшипників інших стандартів. Підшипники з китайським або американським маркуванням можуть не відповідати розмірам європейських аналогів.
Щоб уникнути цього, потрібно уважно перевіряти маркування, звірятися з офіційною документацією й користуватися кваліфікованою підтримкою постачальника.
На майданчику компанії iBearing онлайн сервіс дозволяє швидко знаходити аналоги та перевіряти сумісність моделей.
Практичні поради щодо вибору підшипників для обладнання
Успішний підбір підшипника за маркуванням – це поєднання аналітики, уважності й знання особливостей механізмів. Дотримуйтесь кількох простих правил:
- Обов’язково використовуйте офіційні каталоги та довідники виробників для розшифрування маркувань.
- Звертайте увагу на модифікації із додатковими захистами (ущільнення, теплові зазори), якщо обладнання експлуатується у складних умовах.
- Не ігноруйте коди точності та матеріалів – неправильний вибір відбивається на терміні служби.
- Для сучасних машин часто застосовують підшипники із підвищеними вимогами, тож коректно розшифруйте всі додаткові символи.
- Пам’ятайте про регулярність заміни – навіть ідеально підібраний підшипник потребує контролю зносу та мастила.
- Оформлюйте замовлення тільки у перевірених дистриб’юторів, які надають документацію та гарантії на продукцію.
Якщо потрібна консультація або допомога у виборі, компанія iBearing забезпечує підтримку на всіх етапах роботи з маркуванням та асортиментом підшипників.
Підсумки та рекомендації щодо вибору підшипників за маркуванням
Грамотний вибір підшипника базується на уважному аналізі маркування, знанні типів і конструкцій, а також врахуванні додаткових характеристик. Якісна продукція та вірно підібраний підшипник забезпечують стабільну роботу обладнання й значно знижують ризики аварій та простоїв. Застосування офіційних каталогів, правильна інтерпретація позначень і звернення до надійних постачальників – запорука ефективної експлуатації будь-якого механізму.
